맞춤형 주조 단조 용접 전환 덕트

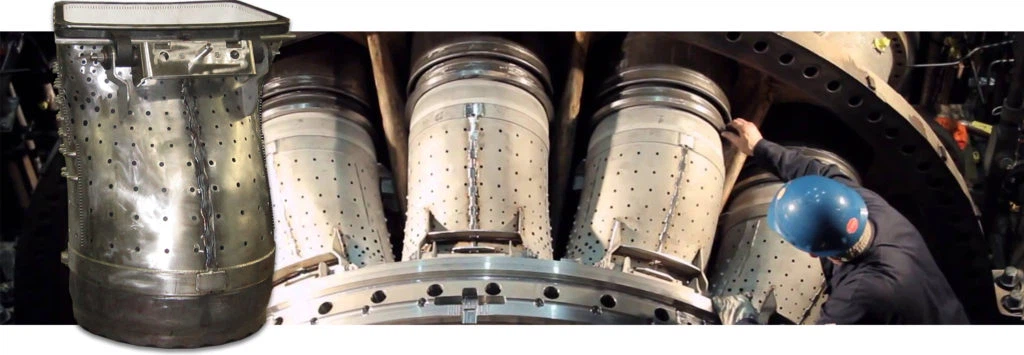

전환 구간: 연소실과 터빈을 연결하는 핵심 브리지

천이 단면의 모양은 일반적으로 점진적으로 변화하는 파이프입니다. 단면적은 압축기에서 연소실로 갈수록 점차 증가합니다. 이는 압축기 출구에서의 기류 속도와 압력이 높기 때문인데, 공기 흐름이 연료와 더 잘 혼합되어 연소실 내에서 안정적으로 연소될 수 있도록 단면적을 늘려서 기류 속도를 줄여야 합니다. 그 길이는 가스 터빈의 전반적인 설계 및 성능 요구 사항에 따라 다릅니다. 일반적으로 길이 설계에서는 기류의 균일한 전환과 압력 손실의 최소화를 고려해야 합니다.

전이 구간은 높은 온도와 압력을 견뎌야 하기 때문에, 특히 연소실 출구에서 터빈까지의 전이 구간은 고온 연소가스의 침식에 직면해야 합니다. 따라서 일반적으로 니켈 기반 합금과 같은 내열성 합금 재료를 사용합니다. 제조 공정에서는 내부 표면을 매끄럽게 하고 공기 흐름의 마찰 저항을 줄이기 위해 정밀 주조 기술이 포함될 수 있습니다. 동시에 일부 전환 섹션에서는 고온 환경에서 구조적 무결성과 안정적인 성능을 보장하기 위해 냉각 공기를 도입하여 구성 요소의 온도를 낮추는 내부 냉각 채널 설계도 채택합니다.

압축기에서 연소실로 전환하는 동안 주요 기능은 공기 흐름의 속도와 압력을 조정하는 것입니다. 압축기 출구의 공기 흐름 속도는 빠른 반면, 연소실에서는 연료와 공기의 충분한 혼합과 안정적인 연소를 보장하기 위해 상대적으로 낮은 속도의 공기 흐름이 필요합니다. 천이 섹션은 기류 속도를 감소시키고 그에 따라 압력이 변화하여 점차적으로 변화하는 단면적을 통해 연소실 입구의 요구 사항을 충족시킵니다. 연소실에서 터빈까지 천이 구간에서는 터빈이 가스로부터 효율적으로 에너지를 추출할 수 있도록 고온, 고속의 가스가 터빈에 고르게 유입될 수 있어야 합니다.

균일한 공기 흐름을 보장하려면 전환 섹션의 설계가 중요합니다. 가스터빈에서는 연소실 내 연료와 공기의 혼합과 터빈 내 가스의 작업 과정 모두 균일한 공기 흐름 분포가 필요합니다. 고르지 못한 공기 흐름은 불완전 연소, 국부적 과열 또는 터빈 블레이드에 고르지 못한 힘과 같은 문제를 일으킬 수 있습니다. 천이부는 가이드 베인 및 점진적인 벽 형상과 같은 특수 내부 구조를 통해 공기 흐름이 고르게 흐르도록 유도하여 전체 가스터빈 시스템의 성능과 신뢰성을 향상시킵니다.

연소실과 터빈 사이의 전환 구간은 터빈의 작동 성능에 직접적인 영향을 미칩니다. 천이 섹션이 고온 가스를 터빈으로 균일하게 안내할 수 없는 경우 터빈 블레이드는 고르지 않은 열적, 기계적 응력을 받게 됩니다. 이는 터빈의 효율을 감소시킬 뿐만 아니라 터빈 블레이드의 손상을 초래하고 가스터빈의 수명을 단축시킬 수도 있습니다. 또한 천이 구간의 압력 손실은 터빈 입구의 가스 압력에도 영향을 미쳐 터빈의 작동 용량에 영향을 미칩니다.
