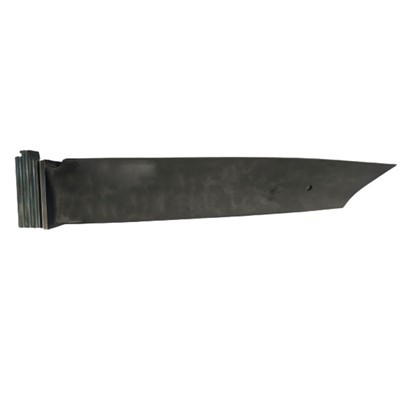

터빈 고정자 블레이드

고정 터빈 블레이드 또는 노즐 가이드 베인으로도 알려진 터빈 고정자 블레이드는 가스 터빈 엔진의 뜨거운 부분에서 발견되는 중요한 구성 요소입니다. 고속 가스에서 에너지를 추출하는 회전하는 터빈 블레이드와 달리 고정자 블레이드는 고정되어 있으며 가스 흐름을 안내하고 방향을 바꿔 에너지 추출 효율성을 최적화하는 역할을 합니다.



터빈 고정자 블레이드의 주요 특징과 기능은 다음과 같습니다.



가스 흐름 제어: 고정자 블레이드는 연소실에서 나오는 뜨거운 가스의 흐름을 유도하도록 전략적으로 배치됩니다. 그 모양과 각도는 회전하는 터빈 블레이드에 부드럽고 제어된 흐름을 보장하도록 설계되었습니다.



에너지 추출 효율성: 고정자 블레이드의 모양과 윤곽은 고온 가스에서 에너지를 효율적으로 추출하는 데 중요합니다. 이는 가스의 운동 에너지를 터빈 블레이드의 회전 에너지로 변환하는 데 도움이 됩니다.



온도 저항: 고정자 블레이드는 뜨거운 배기 가스로 인해 매우 높은 온도에 노출됩니다. 따라서 일반적으로 니켈 기반 초합금이나 기타 내열성 재료와 같은 고급 재료로 만들어집니다.



공기역학적 최적화: 고정자 블레이드 설계는 가스 흐름 내에서 난류와 압력 손실을 최소화하는 것을 목표로 합니다. 이러한 최적화는 터빈의 전반적인 성능과 효율성을 향상시킵니다.



소음 감소: 고정자 블레이드는 가스 흐름을 효과적으로 형성하고 안내하여 엔진 내에서 발생하는 소음을 최소화함으로써 소음 감소에도 기여합니다.



터빈 고정자 블레이드는 회전하는 터빈 블레이드와 함께 작동하여 가스 에너지를 유용한 기계적 작업으로 변환한 다음 압축기와 엔진의 기타 구성 요소를 구동하는 데 사용됩니다. 항공, 발전, 산업 공정을 포함한 다양한 응용 분야에서 가스 터빈 엔진의 전반적인 성능, 내구성 및 효율성을 보장하는 데 설계 및 재료 선택이 중요합니다.



중국		U.S.
약간	요오드화 티타늄	1 학년	No.1 순수 티타늄
TA1	산업용 순수 티타늄	2학년	No.2 순수 티타늄
TA2	산업용 순수 티타늄	3학년	3호 퓨어 티타늄
TA3	산업용 순수 티타늄	4학년	4호 퓨어 티타늄
TA4	티-3알	5학년	Ti-6AI-4V
TA5	Ti-4A1-0.005B	6학년	Ti-5AI-2.5V
TA6	티-5AI	7학년	Ti-0.2Pd
TA7	Ti-5AI-2.5Sn	9학년	Ti-3A1-2.5V
TA8	Ti-5A1-2.5Sn-3Cu-1.5Zr	10학년	Ti-11.5Mo-4.5Sn- 6Zr
TC1	Ti-2AI-1.5백만	1 학년	Ti-0.2Pd
TC2	Ti-3A1-1.5Mn	2학년	Ti-0.3Mo-0.75Ni
TC3	Ti-4A1-4V	A-1	Ti-5A1-2.5Sn
TC4	Ti-6A1-4V	A-3	Ti-6A1-2Nb-1Ta
TC6	Ti-6Al-1.5Cr-2.5Mo-0.5Fe- 0.3Si	A-4	Ti-8A-1Mo-1V
TC7	Ti-6A1-0.6Cr-0.4Fe-0.4Si- 0.01B	AB-1	Ti-6A1-4V
TC9	Ti-6.5A1-3.5Mo-2.5Sn-0.3Si	AB-3	Ti6AI-6V-2Sn
TC10	Ti-6A1-6V-2Sn-0.5Cu-0.5Fe	AB-4	Ti-6A-2Sn-4Zr-2Mo
TC11	Ti-6A1-3.5Mo-1.5Zr-0.3Si	AB-5	Ti-3AI-2.5V
TB2	Ti-5Mo-5V-3Cr-3Al	B-1	Ti-3A1-13V-11Cr
